Zwody i przewody odprowadzające instalacji odgromowej

Instalacja odgromowa to nie tylko „drut na dachu”. To przemyślany system, który ma jedno zadanie: bezpiecznie przejąć energię wyładowania atmosferycznego i odprowadzić ją do ziemi. Kluczową rolę odgrywa tutaj zwód odgromowy oraz przewód odprowadzający instalacji odgromowej. Zwód przechwytuje wyładowanie, a przewody odprowadzające instalacji odgromowej transportują ogromny prąd piorunowy do uziomu. Jeśli którykolwiek z tych elementów jest źle dobrany lub wykonany niestarannie – ryzykujemy pożarem, uszkodzeniem elewacji, a nawet zagrożeniem życia.

Zwód odgromowy – pierwszy kontakt z piorunem

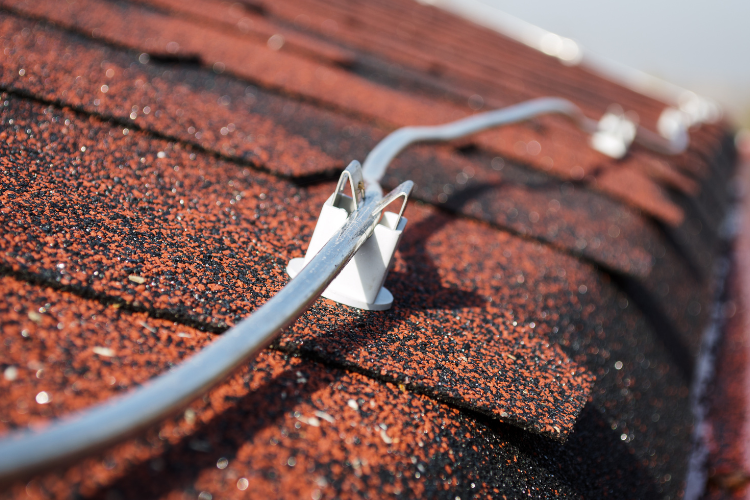

Zwód odgromowy to element montowany na dachu, który przejmuje bezpośrednie uderzenie pioruna. Może mieć formę:

• zwodów poziomych (na kalenicy, krawędziach dachu),
• zwodów pionowych (iglice),
• siatki zwodów na dachach płaskich.

Najczęściej wykonuje się go z drutu o średnicy 8-10 mm lub z bednarki stalowej. Popularne rozwiązania to:

• drut odgromowy miedziany,
• drut odgromowy miedziowany,
• stal ocynkowana,
• stal nierdzewna.

Ważna zasada: materiał zwodów i przewodów odprowadzających powinien być spójny. Mieszanie miedzi ze stalą bez odpowiednich przekładek może prowadzić do korozji elektrochemicznej. Pytanie, które często słyszę od inwestorów: jaki drut na piorunochron wybrać? Odpowiedź zależy od środowiska pracy (wilgotność, agresywność atmosfery) oraz budżetu. W domach jednorodzinnych najczęściej stosuje się stal ocynkowaną lub drut odgromowy miedziany.

Przewód odprowadzający instalacji odgromowej – bezpieczna droga do ziemi

Przewód odprowadzający instalacji odgromowej łączy zwód z uziomem. To nim płynie prąd o natężeniu dochodzącym do setek kiloamperów. Nie ma tu miejsca na przypadek.

Zgodnie z normą PN-EN 62305-3:

• należy stosować minimum dwa przewody odprowadzające,
• powinny być rozmieszczone po przekątnej budynku,
• zaleca się prowadzenie ich przy narożnikach,
• nie montuje się ich bliżej niż 2 m od wejść do budynku.

Ich przekrój nie powinien być mniejszy niż 50-100 mm² (w zależności od materiału). Standardem jest drut stalowy o średnicy 8 mm. Co istotne – przewody odprowadzające instalacji odgromowej muszą być prowadzone możliwie najkrótszą drogą, bez ostrych załamań i pętli. Każde zagięcie zwiększa impedancję i może powodować niebezpieczne przepięcia.

Jak prowadzi się przewody odprowadzające?

Montaż można wykonać na kilka sposobów:

• natynkowo – minimum 2 cm od elewacji,
• wzdłuż rynien,
• pod tynkiem (wyłącznie w ścianach niepalnych),
• w specjalnych rurach izolacyjnych o wytrzymałości do 100 kV.

Przewody mocuje się na wspornikach co około 1 metr. Na wysokości 0,3-1,8 m nad gruntem montuje się złącze probiercze w puszce kontrolno-pomiarowej. To bardzo ważny element – umożliwia okresowy pomiar rezystancji uziemienia.

Jeśli interesuje Cię profesjonalny montaż krok po kroku, zobacz: instalacje odgromowe.

Naturalne i sztuczne przewody odprowadzające

Nie każdy wie, że przewody odprowadzające mogą być:

• naturalne – np. stalowe zbrojenie betonu lub metalowe elementy konstrukcji (jeśli zachowana jest ciągłość elektryczna),
• sztuczne – wykonane z drutu, linki lub bednarki.

W praktyce w budownictwie jednorodzinnym stosujemy niemal wyłącznie przewody sztuczne – dają większą kontrolę nad parametrami i są łatwiejsze do serwisowania.

Dlaczego nie warto oszczędzać na przewodach odprowadzających?

Przewody odprowadzające to element, którego „nie widać”, ale który decyduje o bezpieczeństwie całego obiektu. Źle dobrany drut do instalacji odgromowej może:

• stopić się podczas wyładowania,
• uszkodzić elewację,
• wywołać pożar,
• spowodować przepięcia w instalacji elektrycznej.

Dobrze zaprojektowany system odgromowy to inwestycja na dziesięciolecia. Warto podejść do tematu profesjonalnie – od doboru materiału, przez rozmieszczenie zwodów, aż po prawidłowe wykonanie uziomu.

Jeśli masz wątpliwości, jaki drut na piorunochron będzie najlepszy w Twoim przypadku – skonsultuj projekt z doświadczonym elektrykiem. W ochronie odgromowej nie ma miejsca na kompromisy.

Podsumowanie

Zwód odgromowy i przewody odprowadzające instalacji odgromowej tworzą kluczowy tor przepływu prądu piorunowego – od dachu aż do uziomu. Ich właściwy dobór materiału, przekroju oraz prawidłowe rozmieszczenie zgodnie z normą decydują o skuteczności całej ochrony. W instalacji odgromowej nie ma miejsca na przypadek ani oszczędności – to system, który musi zadziałać bezbłędnie w ułamku sekundy.
