Jak sprawdzić kolejność faz
W instalacjach trójfazowych poprawna kolejność faz ma kluczowe znaczenie. Od niej zależy poprawna praca silników, urządzeń przemysłowych, a nawet domowego sprzętu AGD. W tym artykule pokażemy Ci krok po kroku, jak sprawdzić kolejność faz, jakie narzędzia możesz do tego użyć i dlaczego to takie ważne.
Dlaczego kolejność faz ma znaczenie?
Czy kolejność faz ma znaczenie? Zdecydowanie tak. W silnikach trójfazowych zmiana kolejności faz skutkuje odwrotnym kierunkiem obrotu. Może to doprowadzić do uszkodzenia maszyny lub nieprawidłowej pracy urządzenia. Dlatego sprawdzanie zgodności faz to podstawa przy każdym podłączeniu instalacji trójfazowej.
Jak sprawdzić kolejność faz? Metody pomiaru
1. Tester kolejności faz

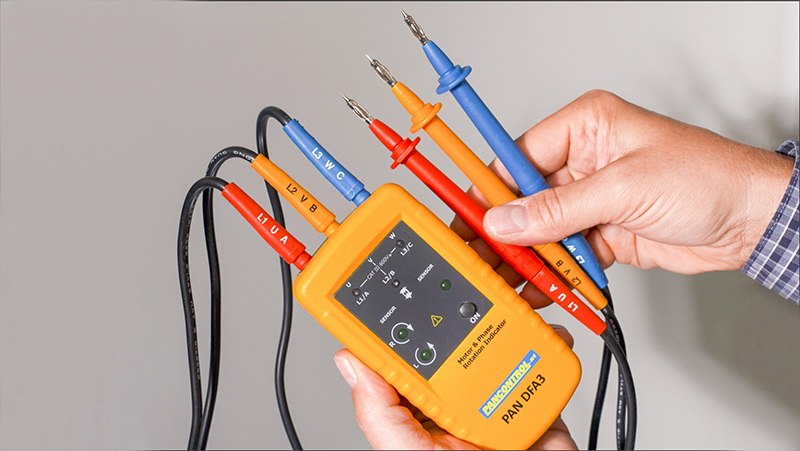

Najprostszym sposobem jest użycie testera kolejności faz. To specjalistyczne urządzenie, które pokazuje kierunek wirowania faz.
Jak ustalić kolejność faz testerem?
- Podłącz tester do trzech przewodów fazowych: L1, L2, L3.
- Urządzenie wskaże, czy kolejność faz jest prawidłowa (zgodna) czy odwrotna.
- W przypadku odwrotnej kolejności, zamień dwie fazy miejscami.
Tester może mieć różne formy – analogowy (z tarczą obrotową) lub cyfrowy.
Wskaźnik kolejności faz schemat: zazwyczaj pokazuje oznaczenia L1, L2, L3 oraz kierunek strzałki (wirowania).
2. Multimetr i miernik uniwersalny
Jak sprawdzić kolejność faz multimetrem? Sam multimetr nie pokaże kolejności faz bezpośrednio, ale można wykorzystać specjalne przystawki lub obserwację napięcia między fazami.
Lepiej jednak użyć specjalnego miernika fazowego.
3. Miernik kolejności faz
Jak sprawdzić kolejność faz miernikiem?
- Podłącz miernik do trzech faz.
- Odczytaj wskazania zgodności faz.
- Jeśli miernik pokazuje błędną kolejność, zamień dwie fazy.
Pomiar kolejności faz za pomocą miernika jest szybki i precyzyjny.
Jak zmierzyć kolejność faz bez specjalistycznego sprzętu?
Dla doświadczonych elektryków możliwe jest sprawdzanie kolejności faz poprzez obserwację pracy silnika (np. pompy czy wentylatora). Kierunek obrotu silnika wskazuje kolejność faz.
Jednak dla bezpieczeństwa i pewności zaleca się użycie testera.
Jak sprawdzić fazy L1, L2, L3 miernikiem?
W wielu instalacjach fazy L1, L2 i L3 są oznaczone kolorami:
- L1: czarny
- L2: brązowy
- L3: szary
Jak sprawdzić fazy L1, L2, L3 miernikiem?
- Sprawdź napięcie między każdą parą faz.
- Powinno wynosić ok. 400V.
- Brak napięcia między którymiś przewodami może świadczyć o błędnej kolejności lub braku jednej fazy.
Schematy: kierunek wirowania faz i tester
Jeśli chcesz zobaczyć kierunek wirowania faz schemat lub tester kolejności faz schemat, znajdziesz wiele diagramów w instrukcjach producentów lub podręcznikach elektrycznych. Warto zapoznać się z nimi przed pomiarem.
Podsumowanie
Sprawdzenie kolejności faz to kluczowy etap w każdej instalacji trójfazowej. Bez względu na to, czy używasz testera, miernika czy multimetru, warto wiedzieć jak ustalić kolejność faz i dlaczego to takie ważne.
Pamiętaj: niewłaściwa kolejność faz może uszkodzić urządzenia lub zagrozić bezpieczeństwu użytkowników. Dlatego zawsze sprawdzaj zgodność faz przed uruchomieniem instalacji.
